Pada sistem PLTS, proteksi terhadap lonjakan tegangan tidak cukup dipasang di satu titik saja. Panel surya bekerja di sisi DC, sedangkan inverter, panel listrik, beban, dan jaringan berada di sisi AC. Karena karakteristik listrik kedua sisi ini berbeda, perangkat surge protection yang dipakai pun harus sesuai dengan sisinya.
Di sinilah pembahasan AC SPD vs DC SPD menjadi penting. Keduanya sama-sama SPD, tetapi tidak bisa diasumsikan saling menggantikan. DC SPD ditujukan untuk rangkaian DC/PV, sedangkan AC SPD ditujukan untuk rangkaian AC. Artikel ini membahas perbedaannya, posisi penggunaannya secara umum, dan hal yang perlu diperhatikan saat memilih. Jika Anda masih baru mengenal sistem surya, baca dulu penjelasan dasar tentang PLTS.
Apa Itu SPD pada Sistem PLTS?
SPD adalah singkatan dari Surge Protective Device, atau perangkat proteksi surge. Fungsi utamanya adalah membantu membatasi tegangan lebih transien dan menyalurkan energi surge sesuai desain dan karakteristik perangkat, sehingga peralatan yang dilindungi tidak menerima tegangan setinggi yang seharusnya.
SPD = perangkat proteksi terhadap surge/tegangan lebih transien.
Beberapa istilah yang sering muncul:
- Surge / transient overvoltage (tegangan lebih transien): lonjakan tegangan yang sangat singkat, biasanya hanya hitungan mikrodetik, tetapi bisa cukup besar untuk membebani isolasi dan komponen elektronik.
- Induksi akibat petir: sambaran petir di sekitar lokasi bisa menginduksi tegangan pada kabel, meskipun tidak mengenai instalasi secara langsung.
- Gangguan transien lain: misalnya akibat switching atau gangguan pada jaringan listrik.
Perlu dipahami batasnya: SPD bukan jaminan bahwa sistem aman dari semua sambaran petir atau semua jenis gangguan listrik. SPD adalah salah satu lapisan proteksi, dan efektivitasnya bergantung pada pemilihan, pemasangan, dan desain sistem secara keseluruhan.
Mengapa PLTS Membutuhkan Proteksi Surge?
PLTS punya beberapa karakteristik yang membuatnya relatif terpapar terhadap surge:
Lokasi terbuka
Panel surya dipasang di atap atau area lapang agar mendapat sinar matahari, sehingga berada di area yang relatif terbuka.
Kabel PV yang panjang
Jalur kabel dari array menuju inverter bisa cukup panjang, dan kabel yang panjang dapat menjadi jalur masuk tegangan induksi.
Terhubung ke instalasi listrik
Inverter menghubungkan sisi PV dengan panel, beban, dan jaringan, sehingga gangguan dari satu sisi dapat merambat ke sisi lain.
Perangkat elektronik sensitif
Inverter dan komponen elektronik lain dirancang bekerja pada batas tegangan tertentu, sehingga sensitif terhadap tegangan lebih.
SPD dapat membantu mengurangi risiko dampak surge terhadap perangkat yang dilindungi apabila dirancang dan dipasang sesuai sistem. Kata kuncinya ada pada dirancang dan sesuai sistem. Pembahasan lebih luas tentang lapisan proteksi lain ada di artikel proteksi PLTS.

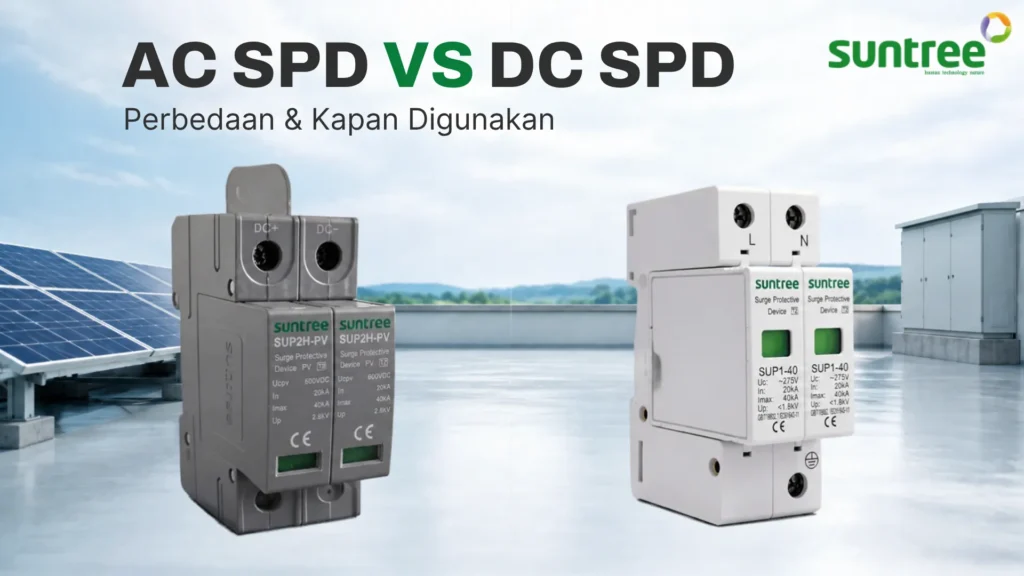

AC SPD vs DC SPD: Apa Perbedaan Utamanya?
Perbedaan paling mendasar ada pada jenis rangkaian yang dilindungi. Tabel berikut merangkum perbedaan keduanya secara umum.
| Parameter | DC SPD | AC SPD |
|---|---|---|
| Jenis rangkaian | Rangkaian arus searah (DC) / PV | Rangkaian arus bolak-balik (AC) |
| Sisi sistem PLTS | Sisi panel surya menuju inverter | Sisi keluaran inverter menuju panel/beban/grid |
| Lokasi penggunaan secara umum | Di jalur DC sebelum inverter, posisi aktual mengikuti desain | Di jalur AC setelah inverter, posisi aktual mengikuti desain |
| Jenis sistem yang dilindungi | Array PV, jalur DC, dan input DC inverter | Output AC inverter dan instalasi AC di sisi hilir |
| Hubungan dengan inverter | Berada di sisi input (DC) inverter | Berada di sisi output (AC) inverter |
| Karakteristik listrik | Tegangan searah dari string PV, bergantung pada konfigurasi array | Tegangan bolak-balik sesuai jenis sistem (satu fase/tiga fase) dan konfigurasi jaringan |
| Pemilihan perangkat | Berdasarkan rating untuk rangkaian DC/PV, tegangan sistem PV, dan datasheet | Berdasarkan rating untuk rangkaian AC, tegangan dan konfigurasi fase, dan datasheet |
| Contoh aplikasi | String atau array PV pada PLTS rumah, gedung, atau komersial | Output inverter ke panel distribusi pada PLTS rumah, gedung, atau komersial |
Intinya: DC SPD digunakan untuk rangkaian DC/PV yang sesuai dengan rating perangkat, dan AC SPD digunakan untuk rangkaian AC sesuai rating dan konfigurasi sistem. Keduanya bukan perangkat yang identik.
DC SPD pada PLTS: Fungsi dan Penggunaannya
DC SPD digunakan pada sisi DC/PV untuk membantu mengurangi dampak surge pada jalur dari panel surya menuju inverter. Secara konseptual alurnya seperti ini:
Diagram konseptual, bukan diagram pengawatan.
Posisi aktual DC SPD bisa berbeda antar instalasi. Faktor yang memengaruhinya antara lain:
- desain sistem dan konfigurasi string
- jumlah MPPT pada inverter
- panjang kabel DC
- karakteristik instalasi di lokasi
- hasil perancangan proteksi oleh perancang sistem
Karena itu, artikel ini tidak memberikan instruksi pemasangan. Penentuan titik dan konfigurasi proteksi sebaiknya dilakukan oleh teknisi atau engineer yang kompeten. Detail lebih lanjut dibahas di artikel DC SPD pada PLTS.
AC SPD pada PLTS: Fungsi dan Penggunaannya
AC SPD digunakan pada sisi AC untuk membantu melindungi perangkat di sisi tersebut terhadap tegangan lebih transien. Alur konseptualnya:
Diagram konseptual, bukan diagram pengawatan.
Sama seperti sisi DC, posisi aktual AC SPD bergantung pada desain sistem, termasuk jenis sistem AC, konfigurasi panel, dan jarak antara inverter dengan panel distribusi. Pembahasan khususnya ada di artikel AC SPD pada PLTS.
Apakah AC SPD dan DC SPD Bisa Saling Menggantikan?
Jawabannya: tidak boleh diasumsikan bisa saling menggantikan. Alasannya:
- karakteristik listrik AC dan DC berbeda
- rating perangkat berbeda untuk tiap jenis rangkaian
- kemampuan menangani surge dan memutus arus mengikuti desain perangkat masing-masing
- konfigurasi rangkaian berbeda
- spesifikasi perangkat harus sesuai dengan jenis sistem yang dilindungi
Perhatian
Jangan memilih SPD hanya berdasarkan bentuk fisik atau nilai tegangan. Pastikan perangkat memang ditujukan untuk jenis rangkaian yang digunakan.
AC SPD dan DC SPD pada Satu Sistem PLTS
Sebuah sistem PLTS dapat menggunakan proteksi surge pada kedua sisi. Gambaran konseptualnya:
Diagram konseptual, bukan wiring diagram instalasi.
Meski begitu, konfigurasi aktual tidak boleh diasumsikan sama untuk semua instalasi. Hal-hal yang perlu dipertimbangkan:
- desain dan arsitektur PLTS
- lokasi dan tingkat risiko petir
- panjang kabel
- kondisi grounding
- rekomendasi teknis dari perancang atau produsen inverter
- standar yang berlaku
AC SPD vs DC SPD: Mana yang Lebih Penting?
Pertanyaan ini sebenarnya kurang tepat. Yang perlu ditanyakan adalah:
Di sisi mana surge protection dibutuhkan berdasarkan desain sistem?
- DC SPD berhubungan dengan sisi PV/DC.
- AC SPD berhubungan dengan sisi AC.
- Kebutuhan masing-masing ditentukan oleh desain proteksi sistem, bukan oleh peringkat mana yang lebih penting.
Bagaimana Memilih AC SPD untuk PLTS?
Berikut faktor yang umumnya dipertimbangkan. Tidak ada angka universal, jadi semuanya perlu dicocokkan dengan sistem dan datasheet.
- Tegangan sistem yang sesuai dengan instalasi AC
- Jenis sistem AC yang digunakan
- Konfigurasi fase (satu fase atau tiga fase)
- Lokasi pemasangan dalam instalasi
- Level/rating proteksi sesuai kebutuhan sistem
- Tipe SPD (Type 1, Type 2, dan seterusnya)
- Koordinasi dengan perangkat proteksi lain
- Grounding/earthing yang memadai
- Standar yang relevan
- Datasheet resmi produk
Soal tipe: secara umum, SPD dikelompokkan menjadi beberapa tipe (misalnya Type 1 dan Type 2) yang berkaitan dengan lokasi dan tingkat paparan surge yang ditangani. Bukan berarti semua instalasi wajib memakai satu tipe tertentu. Pilihan tipe mengikuti hasil perancangan proteksi dan ketentuan yang berlaku untuk instalasi tersebut.
Bagaimana Memilih DC SPD untuk PLTS?
Pada sisi DC, ada beberapa parameter yang perlu diperhatikan. Sekali lagi, tidak ada rating universal.
- Maximum continuous operating voltage yang sesuai dengan sistem PV
- Tegangan sistem PV pada kondisi operasi
- Konfigurasi string pada array
- Karakteristik sisi DC pada instalasi
- Tipe SPD yang sesuai kebutuhan
- Lokasi pemasangan dalam jalur DC
- Koordinasi proteksi dengan perangkat DC lainnya
- Grounding sistem
- Standar yang relevan
- Datasheet resmi produk
Untuk sisi DC, tegangan sistem PV pada kondisi tertentu bisa berbeda dari angka nominal di label panel, sehingga pengecekan terhadap datasheet inverter dan datasheet SPD sangat disarankan.
AC SPD vs DC SPD Berdasarkan Posisi dalam PLTS
Cara paling mudah membedakan keduanya adalah dengan melihat posisinya terhadap inverter.
DC SPD → sisi PV/DC
AC SPD → sisi AC
Kesalahan Umum Saat Memilih SPD untuk PLTS
Menganggap AC SPD dan DC SPD sama
Memilih berdasarkan bentuk fisik saja
Hanya melihat angka tegangan
Tidak membaca datasheet
Mengabaikan konfigurasi sistem
Tidak memperhatikan grounding
Menganggap SPD menggantikan MCB/isolator
Menganggap satu SPD otomatis melindungi seluruh sistem
Mengabaikan posisi pemasangan
Mengabaikan desain proteksi keseluruhan
Peran SPD dalam Sistem Proteksi PLTS Secara Keseluruhan
SPD hanyalah salah satu bagian dari sistem proteksi PLTS. Ia bekerja berdampingan dengan komponen lain:
DC MCB
Memberi proteksi terhadap arus lebih pada rangkaian DC.
DC Isolator
Berfungsi untuk memisahkan atau mengisolasi rangkaian DC saat diperlukan, misalnya untuk perawatan.
AC Protection
Proteksi pada sisi AC sesuai desain instalasi.
Grounding / Earthing
Jalur pembumian yang menjadi bagian penting dari efektivitas sistem proteksi.
Proteksi Inverter
Proteksi bawaan inverter, yang spesifikasinya perlu dilihat pada dokumentasi inverter.
Sistem Proteksi Lain
Termasuk proteksi petir dan komponen lain sesuai hasil perancangan.
Ketiganya punya fungsi yang berbeda dan dapat saling melengkapi sesuai desain sistem. Untuk perbandingan dua komponen DC yang sering tertukar, baca DC MCB vs DC isolator. Gambaran proteksi yang lebih luas ada di panduan proteksi PLTS.
Produk SPD Suntree untuk Sistem PLTS
Suntree menyediakan solusi surge protection untuk kebutuhan sisi DC/PV maupun sisi AC pada sistem kelistrikan dan PLTS. Pada halaman produk resminya, Suntree mencantumkan DC SPD seri SUP2H-PV dengan desain modul plug-in dan jendela indikator untuk membantu pengguna mengetahui status perangkat.
Pemilihan model SPD perlu disesuaikan dengan konfigurasi sistem dan spesifikasi pada datasheet resmi produk.
Untuk kebutuhan surge protection pada sistem PLTS, pilih perangkat berdasarkan sisi rangkaian, konfigurasi sistem, rating, dan datasheet produk.
FAQ AC SPD vs DC SPD
1. Apa perbedaan AC SPD dan DC SPD?
AC SPD digunakan pada rangkaian AC, sedangkan DC SPD pada rangkaian DC/PV. Keduanya berbeda dalam karakteristik listrik, rating, dan konfigurasi, sehingga dipilih berdasarkan sisi rangkaian yang dilindungi.
2. Apakah DC SPD bisa digunakan pada sisi AC?
Tidak boleh diasumsikan bisa. Gunakan perangkat yang memang ditujukan untuk rangkaian AC, sesuai keterangan pada datasheet resmi produk.
3. Apakah AC SPD bisa digunakan pada sisi DC?
Sama seperti pertanyaan sebelumnya, tidak boleh diasumsikan bisa. Sisi DC/PV membutuhkan perangkat yang ditujukan untuk rangkaian DC/PV dengan rating yang sesuai.
4. Apakah PLTS membutuhkan AC SPD dan DC SPD?
Sistem PLTS dapat menggunakan proteksi surge di kedua sisi. Kebutuhan aktualnya ditentukan oleh desain proteksi, lokasi, risiko petir, panjang kabel, dan standar yang berlaku.
5. Di mana DC SPD digunakan pada PLTS?
Secara umum pada sisi DC/PV, yaitu jalur dari panel surya menuju inverter. Posisi tepatnya mengikuti desain sistem, konfigurasi string, dan jumlah MPPT.
6. Di mana AC SPD digunakan pada PLTS?
Secara umum pada sisi AC, yaitu jalur dari inverter menuju panel, beban, atau grid. Posisi tepatnya bergantung pada desain instalasi.
7. Apa hubungan SPD dengan inverter?
Inverter menjadi batas antara sisi DC dan sisi AC. DC SPD berada di sisi input inverter, AC SPD di sisi output. Keduanya membantu mengurangi dampak surge pada sisi masing-masing, tetapi tidak menjamin inverter bebas dari kerusakan.
8. Bagaimana cara memilih SPD untuk PLTS?
Tentukan dulu sisi rangkaiannya (AC atau DC), lalu cocokkan tegangan sistem, konfigurasi, tipe, lokasi pemasangan, koordinasi proteksi, grounding, dan standar dengan datasheet resmi produk.
Kesimpulan
- AC SPD dan DC SPD sama-sama berfungsi sebagai surge protection.
- Keduanya digunakan pada sisi rangkaian yang berbeda: DC SPD pada sisi DC/PV, AC SPD pada sisi AC.
- Keduanya tidak boleh dianggap interchangeable.
- Pemilihan harus berdasarkan konfigurasi sistem, rating, dan datasheet.
- SPD adalah salah satu bagian dari keseluruhan sistem proteksi PLTS, bukan pengganti MCB, isolator, atau grounding.
Untuk kebutuhan surge protection pada sistem PLTS, pilih perangkat berdasarkan sisi rangkaian, konfigurasi sistem, rating, dan datasheet produk.
